Hovedanvendelse

Driftssystemer med variabel frekvens: hejseværker, pumper, ventilatorer osv.

AC strøm: vindkraft, UPS osv.

Funktioner

Sinusbølgefilterets funktion er at konvertere PWM-bølgeoutputtet med den variable frekvens til en sinusbølge. Når motorspændingen er 50Hz, er forvrængningskoefficienten for sinusbølgefilteret omkring 5% (efter at nogle mærker af invertere er påført, vil forvrængningshastigheden være større end disse data).
Dens hovedfunktioner omfatter to aspekter:
1. Juster bølgeformoutputtet fra inverteren.
Bølgeformen output fra inverteren er en PWM bølge, som er en bølgeform mellem en firkant bølge og en sinus bølge. Efter tilføjelse af et sinusbølgefilter vil PWM-bølgen blive transformeret til en bølgeform, der er mere som en sinusbølge;
2. Realiser frekvensomformerens langdistancetransmission. Generelt gælder det, at hvis afstanden mellem husfrekvensomformeren og belastningen overstiger 50 meter, skal der tilføjes en reaktor. Hvis der er et krav til frekvensomformerens udgangsbølgeform, skal der tilføjes et sinusbølgefilter; for importerede frekvensomformere, generelt I nogle tilfælde, hvis afstanden (længden af forbindelsen) overstiger 100 meter, vil den blive tilføjet.

Produktegenskaber

1. Forlæng motorens levetid

2. Beskyt motorens isolering

3. Reducer motorens lejestrøm

4. Forøg transmissionsafstanden

5. Forbedre systemets pålidelighed

6. Efter påføring af filteret kan den almindelige motor erstatte den variable frekvensmotor

7. God undertrykkende effekt på elektromagnetisk interferens

8. Da inverterens output indeholder højfrekvente harmoniske, øges tabet af strømkablet og motoren; samtidig vil den ekstremt høje dv/dt forårsage strålingsinterferens på flere MHz; hvis motoren har brug for langvarig transmission (motorkablet overstiger 50 meter), på grund af overlejring af motorterminalspænding forårsaget af refleksion af bølger, vil motorisoleringen blive beskadiget, og selv kablet vil briste.

9. For harmonisk strøm kan den harmoniske komponent reduceres, men ikke helt elimineres ved at ændre modulationsmetoden. Til radiofrekvensinterferens forårsaget af dv/dt kan der tilføjes et dv/dt elektromagnetisk filter, men det er kun effektivt for en vis kabellængde, ikke egnet til nogen kabellængde.

10. En effektiv metode, der kan løse ovenstående problemer på samme tid, er at installere et sinusbølgefilter på udgangssiden af inverteren for at filtrere SPWM-modulationsbølgen til en tilnærmelsesvis sinusformet spændingsbølgeform.

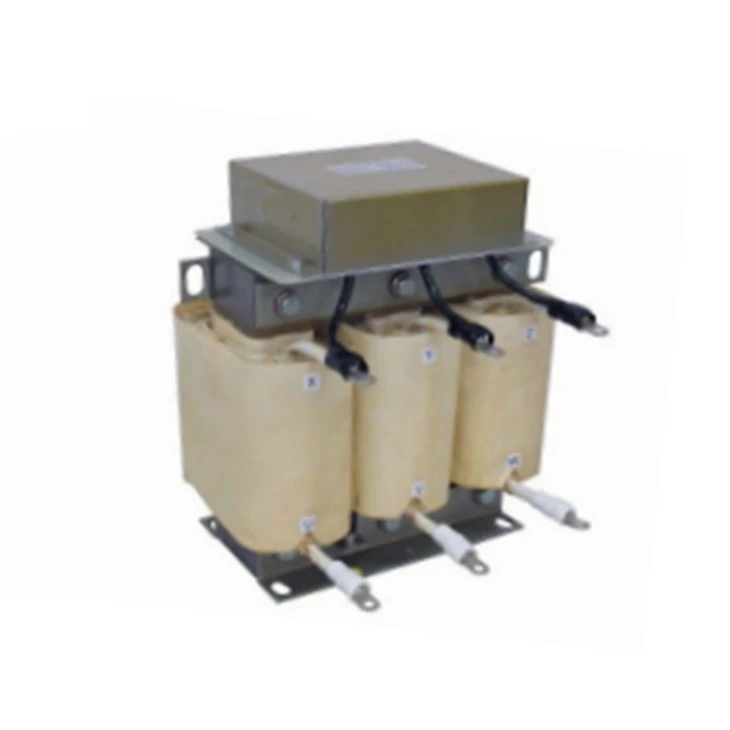

Sinusbølgefilteret består af en højfrekvent udfasningsreaktor, en RC-sløjfe, sammensat af common mode-reaktorer. Det kan effektivt undertrykke højfrekvent tab og dv/dt radiofrekvensinterferens og forlænge kablet mellem motoren og inverteren til 500 meter eller endda 3 kilometer.
